如何切割地感线圈

2016-03-23 12:42:52      点击:

车辆检测器的地感线圈是停车场管理系统中的重要零件,它的工作稳定性直接影响整个系统的运行效果,因此地感线圈的制作是工程安装过程中很重要的一个工作环节。制作地感线圈前要考虑以下几点:


切割并制作地感线圈

1、周围50公分范围内不能有大量的金属,如井盖、雨水沟盖板等。

2、周围1米范围内不能有超过220V的供电线路。

3、制作多个线圈时,线圈与线圈之间的距离要大于2米,否则会互相干扰。


切割地感线圈槽

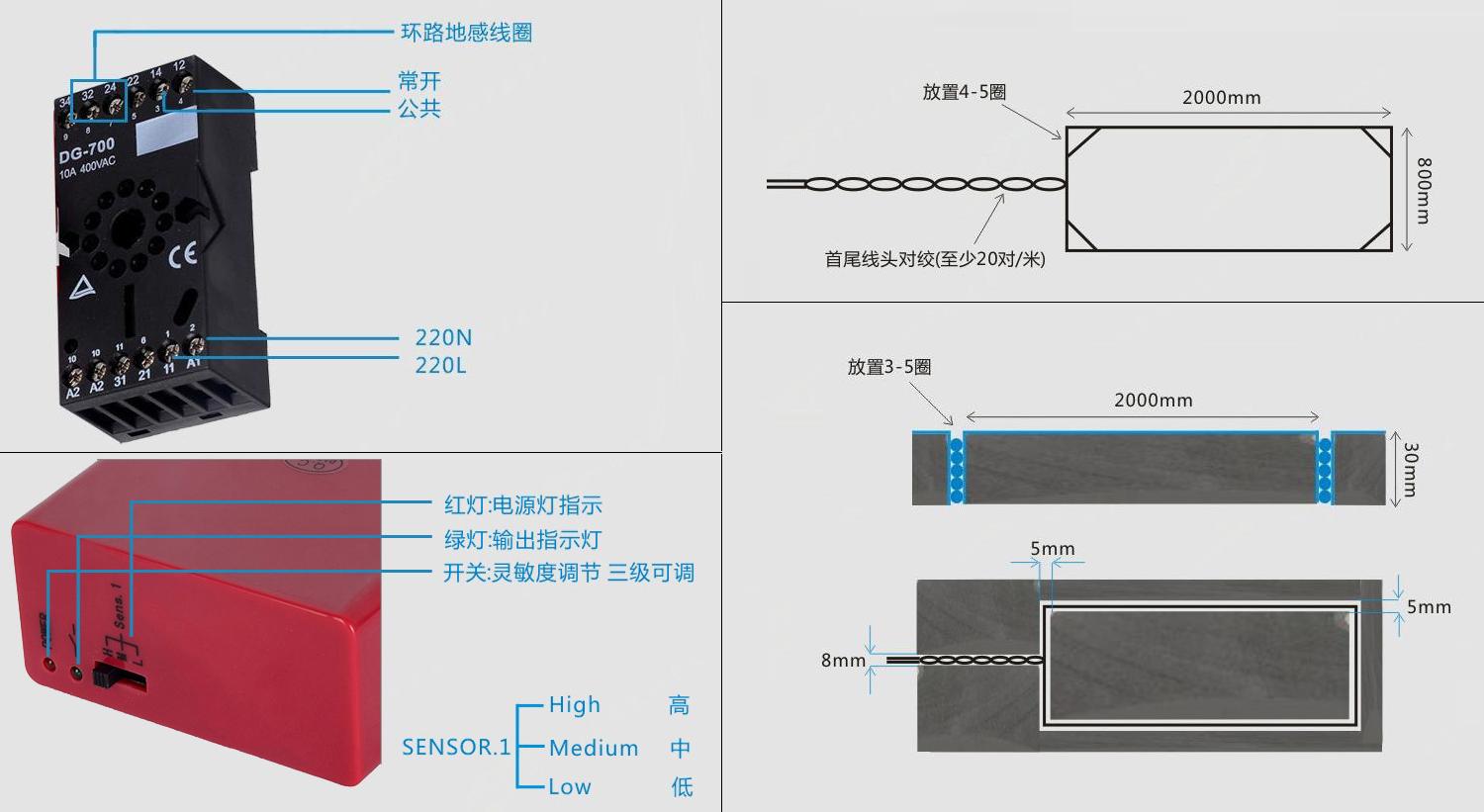

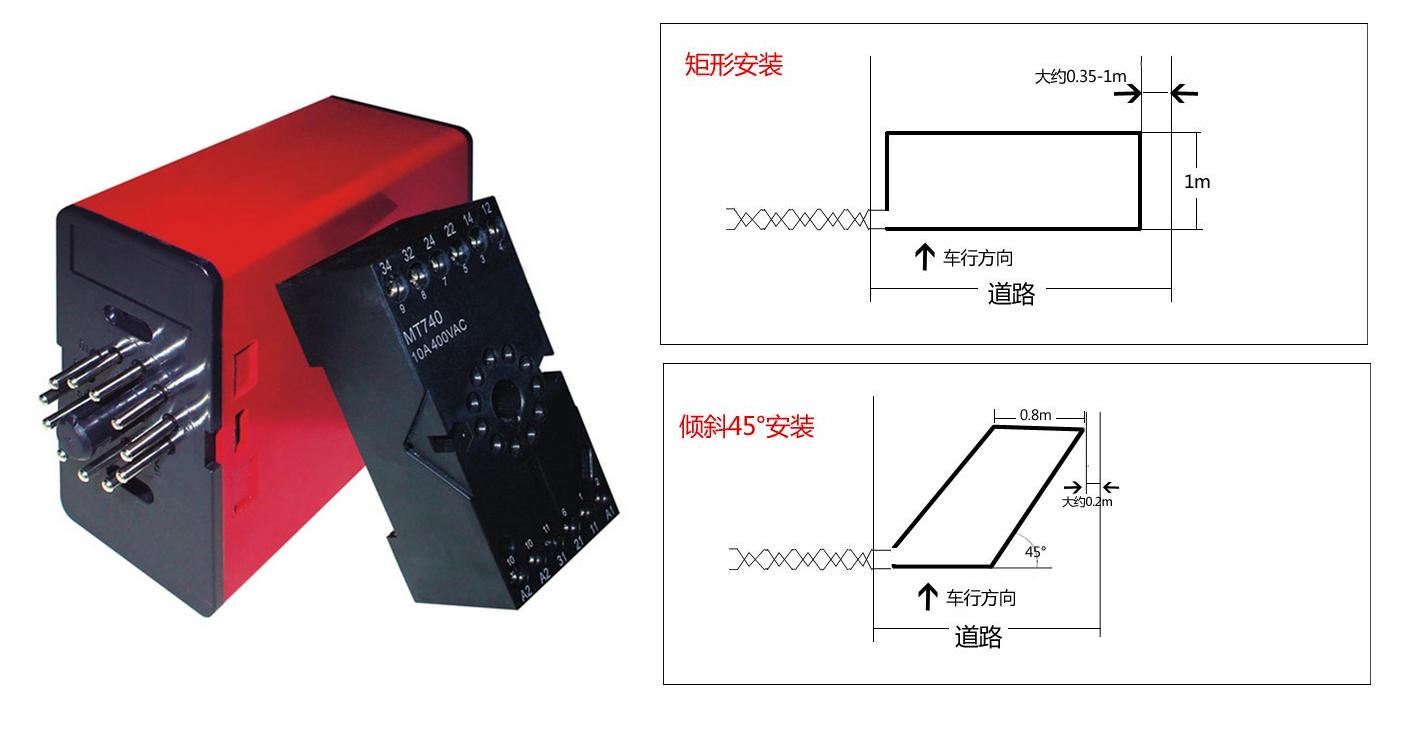

按照图纸在路面上规画好地感线圈尺寸的线条,用路面切割机按线条切割方形的线圈槽,要求:

转角处切割10公分X10公分的倒角,防止坚硬的混凝土直角割伤线圈。

槽的深度为4公分,线圈槽宽度为0.5公分,线圈引线槽的宽度为1公分,

深度和宽度要均匀一致,应尽量避免忽深忽浅、忽宽忽窄的情况。

切割完毕的槽内不能有杂物,尤其不能有硬物,要先用水冲洗干净,然后烘干。


地感线圈的引线槽要切割至安全岛的范围内,避免引线裸露在路面。 埋设地感线圈 线圈槽切割好并清洗干燥后,要及时埋设线圈,防止杂物掉入槽内。按如下步骤制作地感线圈:



1.最好在清洁的线圈及引线槽底部铺一层0.5公分厚的细沙,防止天长日久槽底坚硬的棱角割伤电线。

2. 选择合适的线圈线,要求:线径大于0.5mm的单根软铜线,外皮耐磨、耐高温,防水,如选择消防电线。

3.在线圈槽中按顺时针方向放入4~6匝(圈)电线,线圈面积越大,匝(圈)数越少。放入槽中的电线应松弛,不能有应力,而且要一匝一匝地压紧至槽底。

4.线圈的引出线按顺时针方向双绞放入引线槽中,在安全岛端出线时留1.5米长的线头。

5.线圈及引线在槽中压实后,最好上铺一层0.5公分厚的细沙,可防止线圈外皮被高温熔化。

6.用熔化的硬质沥青或环氧树脂浇注已放入电线的线圈及引线槽。冷却凝固后槽中的浇注面会下陷,继续浇注,这样反复几次,直至冷却凝固后槽的浇注表面与路面平齐。

7.测试线圈的导通电阻及绝缘电阻,验证线圈是否可用。
